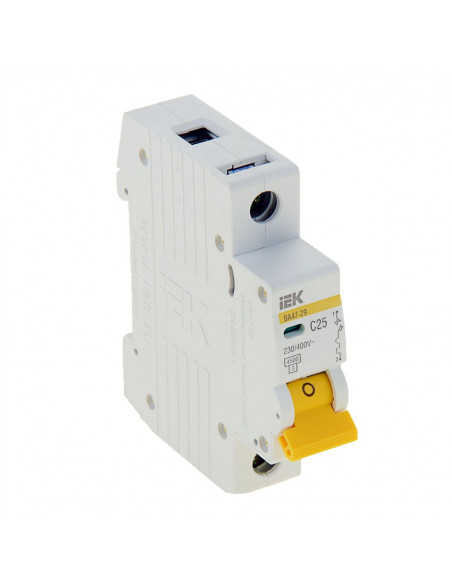

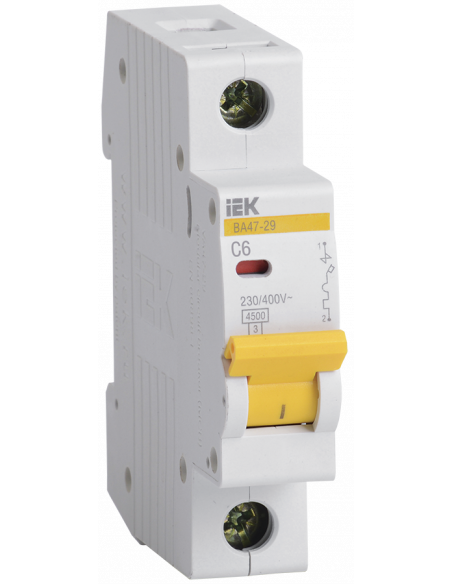

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Количество полюсов: | 1 |
Номинальный ток: | 6 А |
Характеристика срабатывания - кривая тока: | C |
Номинальное рабочее напряжение: | 230/400 В |
Отключающая способность по EN 60898: | 4,5 кА |
Ширина по количеству модульных расстояний: | 1 |
Макс сечение входящего кабеля: | 25 мм² |
Номин напряжение постоян тока - DC: | ≤ 48 В |
Номин импульсное выдерживаемое напряжение: | 4 кВ |
Класс токоограничения: | 3 |
Частота: | 50 Гц |
Степень защиты - IP: | IP20 |
Тип монтажа: | на DIN-рейку |
Климатическое исполнение: | УХЛ4 |
Тип расцепителя: | Тепловой, электромагнитный |
Сфера применения: | Промышленное и бытовое |
Общ количество полюсов: | 1 |
Тип напряжения: | Перемен./постоян. (AC/DC) |
Монтажная глубина - ниши: | 73,6 мм |
Тип подключения: | Винтовое соединение |
Количество силовых полюсов: | 1 |
Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
Наличие взрывозащиты: | Без взрывозащиты |
Тип монтажной рейки: | 35x7.5 |
Номин ток: | 6.0 А |
Номин раб напряжение: | 230 В |
